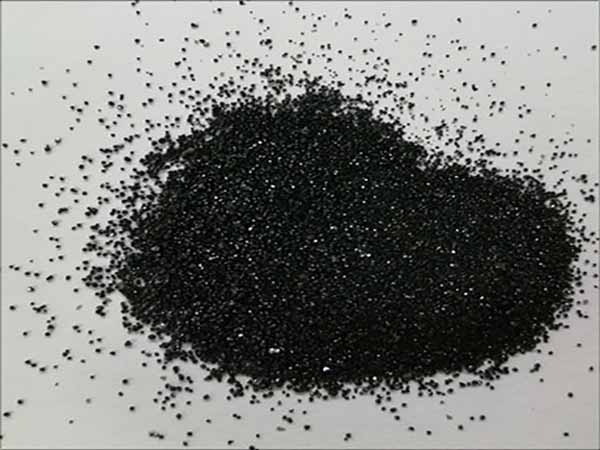

铬铁矿砂在铸造方面的用途

    1、铬矿砂有很好的抗碱性渣的作用，不与氧化铁等发生反应；因此在实际应用中，铬矿砂可以避免热化学粘砂；

    2、在熔融金属浇铸过程中，铬矿砂本身发生固相烧结，防止了熔融金属的渗透，从而防止机械粘砂；

    3、铬矿砂的热传导率比硅砂大好几倍，可以提高铸件的冷却速度，因此，铬矿砂在实际应用中可以起到外置冷铁的作用；

    4、铬矿中最有害的杂志是碳酸盐（CACO3•MgCO3）,它与高温金属接触时，分解出CO2，易使铸件产生气孔；通常，将含有碳酸盐的铬矿经900°C——950°C高温焙烧，使其中的碳酸盐分解。

    5、铬矿砂的粒度对其耐火度的影响铬矿砂的粒度能显著影响其耐火度。过去认为，粒度过粗，会降低铸件表面的光洁度，但在铬矿砂制作的砂型，砂芯表面，通常都喷涂一定厚度的涂料，使铸件表面的光洁度几乎不受什么影响。

    一般，大型铸钢件造型所用砂型的合适粒度为40/70目，中、小型件选用的型砂粒度为50/100目。也有一些特殊情况如：一些小型水泵行业，考虑经济因素，用铬矿砂取代锆砂，这些工厂采购的铬矿砂就要求很细，要求70/140目，甚至100/200目，等等。

    以上就是河南四成小编为大家介绍的“铬铁矿砂在铸造方面的用途”相关内容了，河南四成生产的铬矿砂受热体积稳定，热导率高，与熔融金属接触时，不仅有很好的抗碱性渣作用，不与氧化铁等起化学反应，而且本身具有固相烧结的特点，能很好的防止熔融金属的渗透，避免产生沾砂缺陷，适用于各种不锈钢、合金钢和碳素钢逐渐造型制芯的原砂和涂料。
